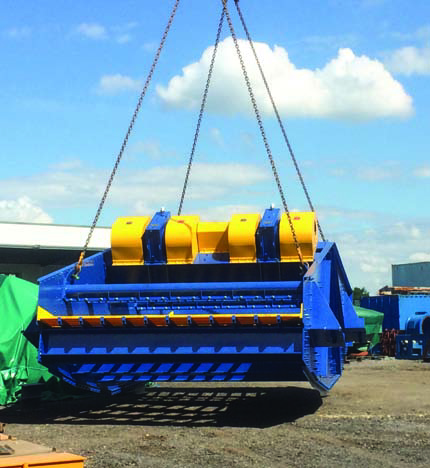

水平直线运动筛

多年来，唐谷工程通过设计和建造更大的筛选机来满足不断变化的矿业行业来满足所产生的吨位的增加。我们已经将前线机器提供给近年来建造的几乎所有高容量厂。在这样做时，我们为各种申请创造了一系列无规定的定制机器，在我们认为所有未来的安装中都会考虑掩体顶部设计中的丰富经验。

• 根据客户要求定制设计
• 单甲板
• 双甲板
• 三层
• 优质锅炉侧板
• 哈克螺栓施工

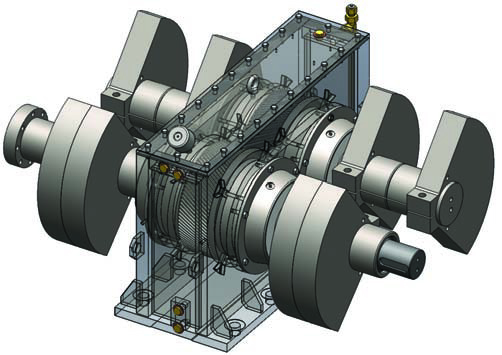

• 激励器单位直线运动
• 超过20年的使用寿命
• “最佳价值”投资

用于重载应用的重载屏幕。专为所有筛选应用。单或多甲板配置可用。

屏幕数据
有效宽度	1200至4000mm
有效长度	3000至10500毫米
屏幕区域	4米244米2
振动运动	线性
振幅	高达15毫米
频率/速度	850至950次/分钟
角扔	适合应用
倾向	零下5度到正20度
流速度	0.3至0.5米/秒
能力	3000 tph energy

根据以下数据，我们的应用工程师将为您提供您所需要的屏幕的全面详细规格:

1. 饲料粒度分析
2. 进给速率(tph energy)
3. 材料类型
4. 分离大小
5. 水分含量

---

脱水筛

DVE脱水筛有六种尺寸，旨在去除游离水分。

该筛管由一个45°倾斜的后段组成，该后段在气流方向上有孔径槽。

进入的饱和材料均匀地送入该区域以提供初级排水。屏幕的主甲板可以具有可变角度以适应脱水要求，并且在流动方向上具有孔隙槽。屏幕配有聚氨酯或不锈钢楔形线面板。使用在980或1460rpm的两个振动电机上使用两个振动电机通电，该电动机在屏幕床中诱导线性运动。

我们的脱水筛可以承受每天的现场使用。为洗砂和选矿行业提供了理想的解决方案。

易于维护已设计进入屏幕，以给予最大的操作时间。

主要特点包括:

• 快速和容易的改变屏幕甲板的角度，允许微调，以最大限度的输出和效率
• 屏幕振幅可以轻松调整，以确保最佳的效率。
• VS屏幕受益于使用聚氨酯甲板系统，在使用时高度安全，但可以很容易地改变，以适应不同的条件。
• 筛网框架和机身使用哈克螺栓系统连接，减少焊接的需要。

---

筛管接收高百分比的饱和水细物料，由于驱动的线性作用和筛管的倾斜度，在进料端形成一个池。物料被推进，形成一个紧密的滤饼，作为过滤床，进一步脱水物料，最大限度地减少滤液的损失。

然后可以将干蛋糕排放到输送机上并储存，而没有任何进一步的径流或水池，提供可在短时间内出售的可运输产品。

DVE技术人员可以使用以下数据帮助您选择屏幕:

• 被筛选材料的类型。
• 物料比重，t/m。
• 干TPH，或M^3./小时。泥浆
• 给料浆RD或w/w固体。
• 被筛物料的堆积密度。
• 原料粒度分析。

---

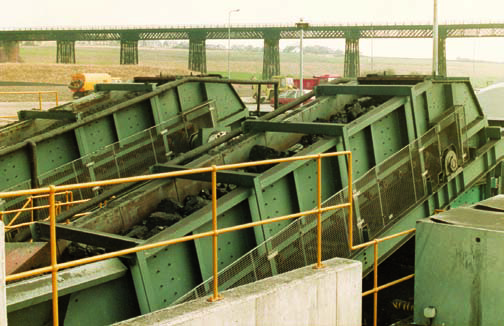

香蕉直线运动屏幕

筛网可接受大多数类型的桥面系统，包括聚氨酯、冲孔钢板和楔形钢丝。

筛网的尺寸从1.6米宽到3.4米宽不等，质量高达28吨。最常见的尺寸是3米宽x 6.3米长。

多角度筛选的好处是:-

• 由于形成薄层深度，提高了浆料的效率。
• 较低的耗水量，湿筛分。
• 在同等产量下，比传统的平板筛更低的能量需求。
• 相当甲板区域的较高饲料速率。

特性

• 根据客户要求定制设计
• 单甲板
• 双甲板
• 三层
• 优质锅炉侧板
• 哈克螺栓施工
• 激励器单位直线运动
• 超过20年的使用寿命
• “最佳价值”投资

屏幕数据
有效宽度	1600至4000毫米
有效长度	3800到10500毫米
屏幕区域	6到32米2
振动运动	线性
振幅	高达15毫米
频率/速度	850至950次/分钟
角扔	适合应用
倾向	通常是为了适应应用 30˚，20岁和5˚
流速度	2.5m/s到0.5 m/s
能力	根据材料 和光圈的大小最多 4000年tph energy

根据以下数据，我们的应用工程师将为您提供您所需要的屏幕的全面详细规格:

1. 饲料粒度分析
2. 进给速率(tph energy)
3. 材料类型
4. 分离大小
5. 水分含量

香蕉筛得益于利用线性运动结合在筛甲板上的高振幅和高加速度，使香蕉筛适用于各种应用。这些综合功能也减少了致盲和钉住的可能性。

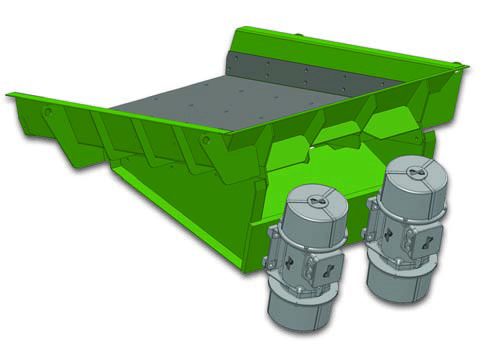

振动供料器

它们既可以在地板上安装，也可以用钢或橡胶隔离弹簧悬挂在电缆上，以适应布局和进入的要求。

振动给料机特点:

用于控制储存桩的散装材料流量的高容量进料器，每小时额定电量高达2500吨。由于两个振动器电动机沿相反方向旋转，因此它们以精心计算的工作角度直接传递到槽的单向振动运动。

机电给料机包括:

• 固定在支撑件上的沟道形型尸体组件，设计用于承受由振动运动引起的应力。
• 悬架系统。
• 两个振动马达固定在溜槽上，每一个都带有可调不平衡重量的传动轴。
• 转速960转/分或1450转/分。
• 满足客户需求的能力。

通过调节不平衡的重量来调整振动的幅度。

馈线需要很少的维护，并能够在苛刻的环境条件下运行。

DVE馈线的好处

• 结构坚固耐用，使用寿命长。
• 最小的移动部件，低维护。
• 最大限度地使用常数来获得完全的可靠性。
• 振动更柔和，噪音更小。
• IP 65标准电机。
• 唐谷工程保证支持。

特性

• 标准范围和定制以满足客户要求。
• 尺寸和用途按要求。
• 选择保护和减噪衬垫。
• 为连续运行而设计和建造。
• 每年在大型机器上有数千万吨。
• 超耐用，可承受最苛刻的环境。
• 超可靠，提供数十年的操作安心。
• 极好的投资回报。

应用程序

我们的设计团队可以提供标准和定制单位。此外，我们还提供有关设备选择的专家建议。

标准槽可以改变为管给料机，确保无尘，安全处理的材料。

---

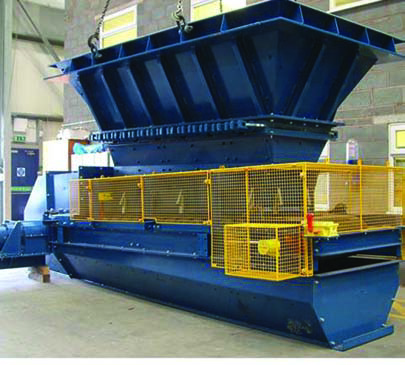

围裙喂食器

该机器被设计为在高冲击载荷的恶劣条件下连续工作，粗糙和研磨材料。

我们的围裙给料机标准设计，1000mm到2500mm宽。我们还生产一系列定制设计的围裙给料机，以适应特殊的应用和安装。唐谷围裙给料机可以是积极或消极倾斜。

我们的围裙馈线包括一个安装在铸钢平底锅中的双链重链。该链支撑在标准链带式滚筒上，送料器返回侧的全面普通滚轮。进料器设计用于连续操作，具有轧制钢部分制造的侧框架，以承受高冲击载荷。

申请包括:

• 煤炭
• 可口可乐
• 铁矿石
• 石头
• 石灰石
• 沙子
• 砾石

我们自1947年以来一直为客户服务。我们的名字在整个行业受到尊重。

东谷工程有限公司致力于为选矿和机械装卸行业提供优质的产品和服务。

我们丰富的经验使我们能够承担广泛的项目，从零件项目到设计、制造和服务的全交钥匙。

唐河谷工程机械和技术可以在世界各地找到，在那里我们使质量和可靠性的首要重要性。

除了标准的围裙给料机，我们的设计团队还将生产定制的围裙给料机，以适应独特的应用和安装标准。

我们努力了解客户的特殊需求，并提供最佳的解决方案。

所有咨询都经过仔细研究，并根据我们在矿物加工和机械处理行业的知识和专业知识提出建议。

包括应用程序

特性

• 从燃料箱，垃圾箱和贮备品的容量饲喂。
• 标准和定制设计。固定或变速。
• 固定或变速。
• 可选安装罚款收集输送机
• 尺寸和用途按要求。
• 连续操作
• 设计用于承受高冲击载荷和研磨材料。
• 积极或消极的倾向。

---

---

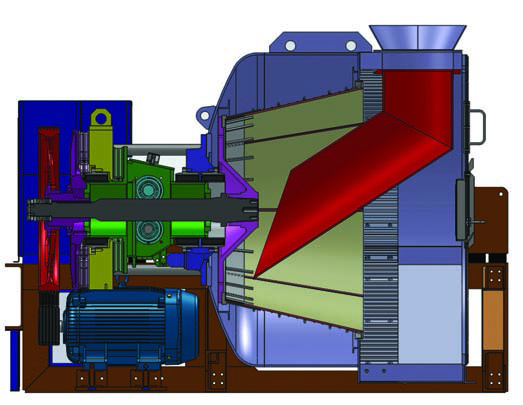

离心机的篮子

Don Valley离心篮子的独特结构特点确保了大的开放区域，最大的脱水能力，同时提供长寿命。此外，通过使用焊接楔线的筛板，在整个筐的使用寿命中，液体的通道不受限制，致盲或堵塞最小。这使得任何工艺流体和尺寸过小的材料颗粒都能自由通过。

唐谷离心机篮

• 从生产焊接楔形丝
• 给高效脱水
• 能够处理高能力
• 是可用的大多数制造离心机
• 是有竞争力的定价

产品范围

唐山谷篮可适用于大多数类型的离心机。此外，我们有广泛的篮子可从库存。

唐谷有生产离心机篮的设备，可以根据需要设计。

建筑材料

标准施工由带碳钢法兰的304级不锈钢楔形丝网板组成。所有不锈钢建筑可应要求提供可应要求提供可供选择的，可用于特殊合金材料，以进行严重腐蚀性环境。

售后服务

---

皮带喂食器

输送机的基础是驱动架和尾架，这是一个标准的单位，在一个范围内的皮带宽度，以适应吨位和材料被输送。输送机的长度是利用标准的纵材段来确定的。此外，输送机可以提供一系列的盖，以满足每个客户的要求，从全钢盖，网盖，简单的风板。

钢盖可以是固定的，也可以是铰接的;网状防风罩伸展在框架之上，并固定在固定杆上。风板可以是任何高度或材料，并设置在槽或螺栓紧固件。输送机配有皮带清洗系统，以适应所输送的物料。我们了解不同的材料需要不同类型的清洁，从切向和二次清洁到刷子，从钨到聚氨酯;我们结合自己的经验和客户的经验来选择最有效的皮带清洗解决方案。

一根轴驱动安装在齿轮传动电机上的传送带。传动滚筒采用橡胶滞后装置，确保对输送带的积极传动，确保产品传递的积极一致。输送机可以使用水平以及正或负倾斜的物料运输。我们的皮带给料机可以输送种子，谷物，麦芽，沙子，骨料，粉末和许多类似的产品。

特性

• 根据客户要求定制设计。
• 尺寸和用途按要求。
• 超过20年的使用寿命。
• 高质量的组件。
• 电动或可选液压驱动系统。
• 完整的安全保护。
• 可选配旋转传感器和其他安全/控制装置。

技术数据

标准结构:
托槽辊之间的距离约为。- 1吨。
回流辊之间的距离约。- 3mt。
驱动滚筒菱形橡胶滞后。
产品入口裙板，裙子橡胶和额外的支撑滚筒。

可选的添加:
进、出槽工作。
专家吹风：耐油，雪佛等
走道、扶手及支撑结构。

---

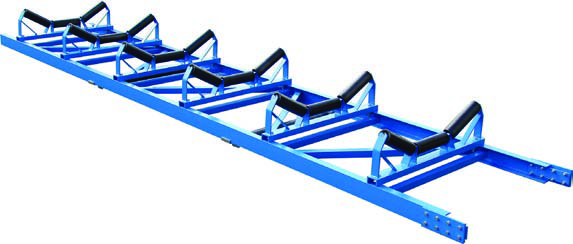

带式输送机

我们的皮带输送机以其鲁棒性，可靠性和高性能而闻名。由于其经过验证的性能，它们安装在全球主要采石场，地雷和工艺植物。

我们还根据需要提供完整的龙门和栈桥安排，并增加了我们的内部能力。我们可以为您安装和委托一切。

特性

• 模块化和定制系统。
• 固定或移动。
• 全面的职责，以适应所有的应用。
• 专有组件的广泛选择。
• 广泛的皮带宽度和类型。
• 选择保护饰面。
• 适用于各种各样的产品。
• 天气/防护罩的选择
• 全封闭的选择。
• 龙门架和支架。
• 完整的安装。

屏幕数据
有效宽度	1200至4000mm
有效长度	3000至10500毫米
屏幕区域	4米244米2
振动运动	线性
振幅	高达15毫米
频率/速度	850至950次/分钟
角扔	适合应用
倾向	零下5度到正20度
流速度	0.3至0.5米/秒
能力	3000 tph energy

根据以下数据，我们的应用工程师将为您提供您所需要的屏幕的全面详细规格:

1. 饲料粒度分析
2. 进给速率(tph energy)
3. 材料类型
4. 分离大小
5. 水分含量

---
